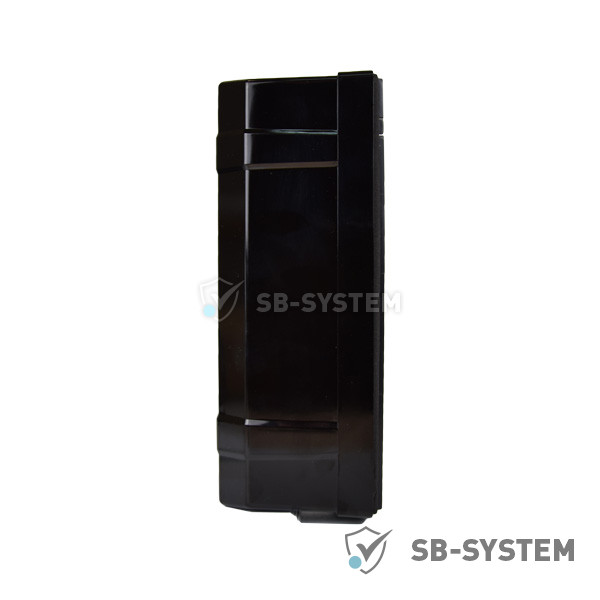

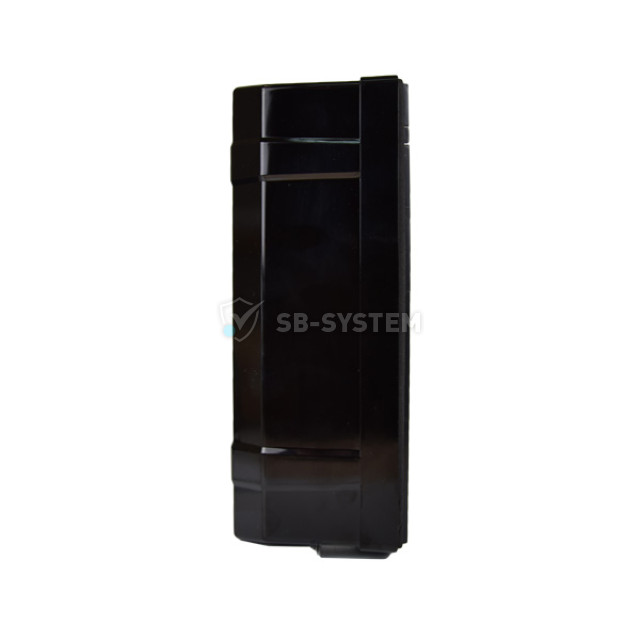

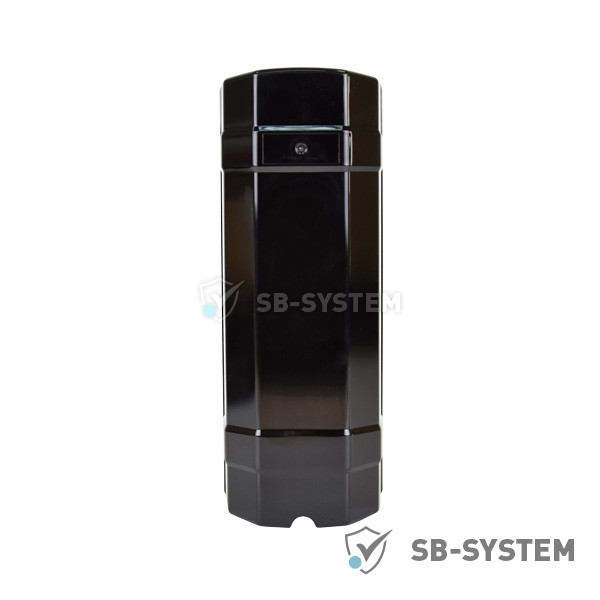

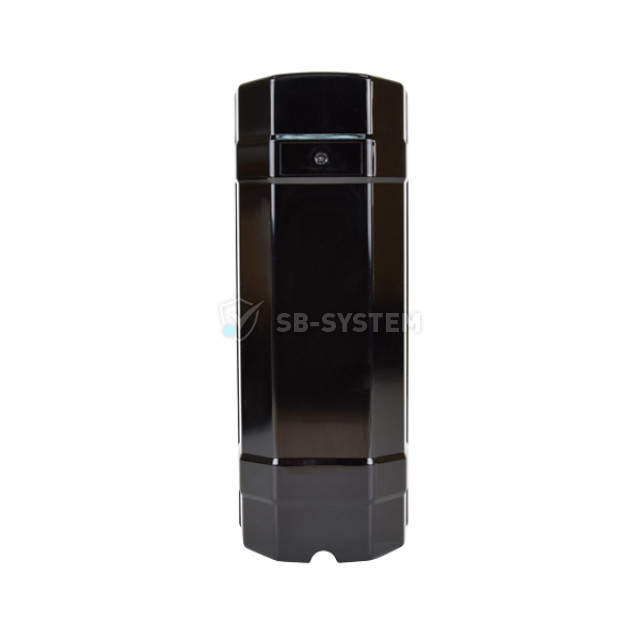

ІЧ-бар'єр Lightwell LBX-100
Двопроменевий інфрачервоний бар'єр, довжина ІЧ-луча на вулиці 100м / в приміщенні 300м, вуличний (від - 25°C до 55°C), IP65, DC 12 В / AC 24 В, 150mA max, 79,9х211,5х74,7мм
Опис товару іЧ-бар'єр Lightwell LBX-100
Активний інфрачервоний двопроменевий бар'єр LBX-100.ПРИЗНАЧЕННЯ
Призначений для виявлення порушника як в приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами і для захисту периметрів.
ПРИНЦИП РОБОТИ ІЧ-БАР'ЄРА LBX-100
Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі знаходяться діоди, випромінюючі інфрачервоні пучки світла, а в приймачі діоди, що приймають їх. Якщо хоч би два інфрачервоних променя перекриваються стороннім предметом або істотою, бар'єр переходить в режим "ТРИВОГА" і приймач передає сигнал на центральний блок охоронної сигналізації.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип датчика: дротовий
Кількість інфрачервоних променів: 2
Довжина ІЧ-променю на вулиці: 100м
Довжина ІЧ-променю в приміщенні: 300м
Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів)
Вертикальний кут налаштування променя: 20 градусів (± 10 градусів)
Установка чутливості: 50ms, 100ms, 300ms, 700ms
Кількість адрес: 4
Тампер: NC
Виходи реле: NC/CO/COM (30V/1A)
Живлення: DC 12 В / AC 24 В
Споживання: 150mA max
Міра захисту: IP65
Діапазон температур: -25°C... 55°C
Розміри: 79,9х211,5х74,7мм
Вага: 1000г
УСТАНОВКА ІЧ-БАР'ЄРА
1. Виберіть необхідне місце для монтажу бар'єру.
2. Переконайтеся, що передаюча частина знаходиться навпроти приймача, і що діоди приймача і передавача розташовані на одному рівні. Коли діоди на одному рівні, при включеному живленні ІЧ-бар'єр знаходиться в режимі "ОХОРОНА". Якщо ж діоди не розташовані один навпроти одного, бар'єр перейде в режим "ТРИВОГА".
3. Переконавшись, що приймач і передавач спрямовані правильно, закріпите обидві частини бар'єру за допомогою шурупів і кріпильних елементів.
КОМПЛЕКТАЦІЯ LBX-100

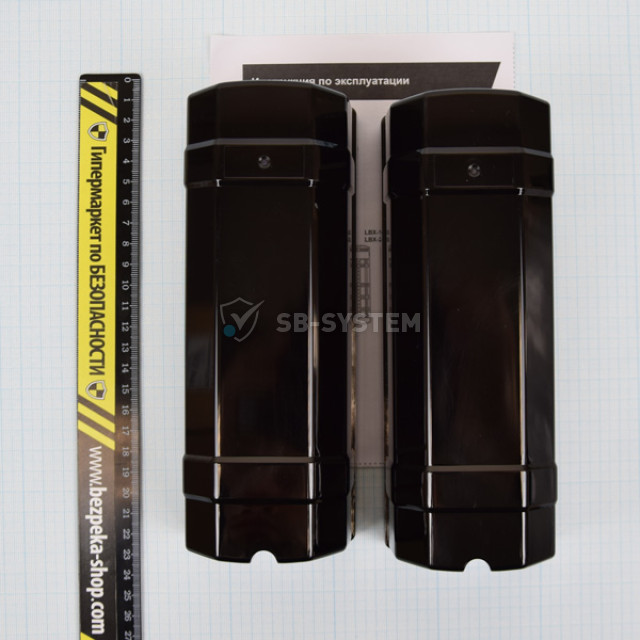

ІЧ-бар'єр, що складається з передавача і приймача
комплект кріпильних елементів
інструкція
